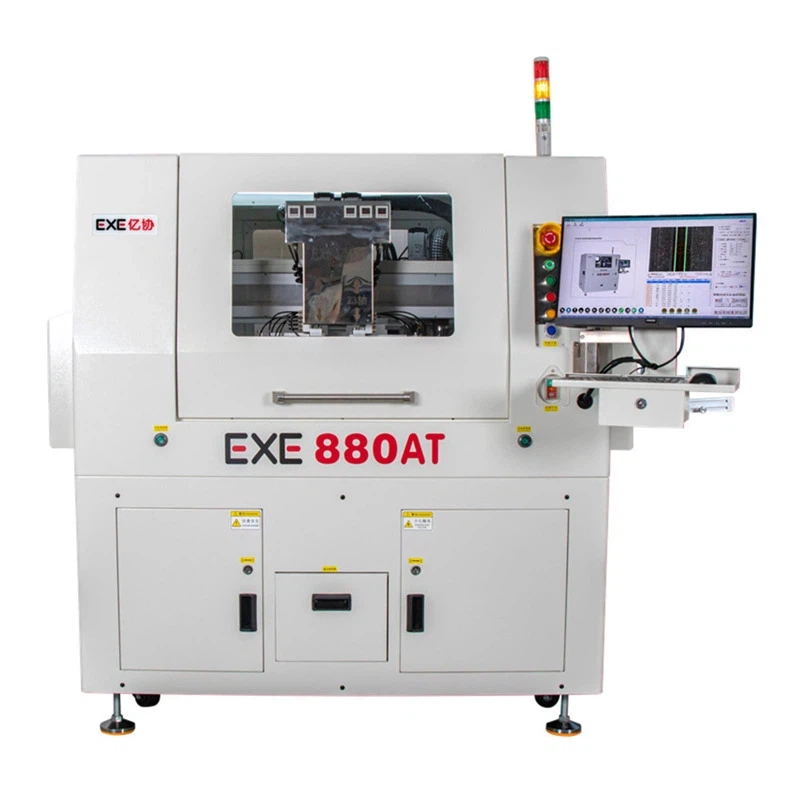

Máquina de configuração de placa PCB em linha
Tamanho de trabalho de lado único: 300 mm × 350 mm
4-servo acionamento do eixo: X, Y1, Y2, Z
Velocidade servo XY AC: 0-1000mm/seg
Velocidade do servo Z AC: 0-800mm/seg
Precisão de repetição XY: ±00,02mm
Introdução de Produto
Parâmetro de especificação
|
1. Tamanho de trabalho de lado único |
300mm×350mm |
|
2. 4-servo acionamento do eixo |
X, Y1, Y2, Z |
|
3. Velocidade servo XY AC |
0-1000mm/seg |
|
4. Velocidade servo Z AC |
0-800mm/seg |
|
5. Precisão de repetição XY |
±0,02mm |
|
6. Precisão de corte |
±0,05 mm |
|
7. Precisão de calibração da câmera CCD |
±0,01mm |
|
8. Valor de tensão da placa dividida |
300us ou menos |
|
9. Velocidade do fuso NSK do Japão |
Máx. 60,000rpm |
|
10. Diâmetro da ferramenta |
{{0}}}.8-3.0mm |
|
11. Espessura de corte da placa PCB |
{{0}},2mm-6,0mm |
|
12. Potência do coletor de pó |
3HP (opção 5HP) |
|
13. Tamanho do gabinete de coleta de poeira |
640mm×785mm×1760mm (P×L×A) |
|
14. Tamanho da máquina |
1075mm×1430mm×1460mm (P×L×A) |
|
15. Peso da máquina principal + coletor de pó |
800kg |
Em comparação com as máquinas de remoção de painéis manuais tradicionais, as máquinas de remoção de painéis em linha são mais resistentes a interferências
Ao contrário das máquinas de despanelamento manual, as instalações das máquinas de despanelamento em linha não exigem muito nível técnico na produção e são menos suscetíveis a interferências externas. O ambiente de produção é otimizado para permitir o corte ininterrupto das placas de corte de acordo com o programa de corte da máquina.
Ampla gama de aplicações
Com o contínuo desenvolvimento e melhoria da tecnologia de divisor on-line, ela tem sido capaz de atender às necessidades da indústria de informática digital, automotiva, 3C digital/eletrodomésticos e outras indústrias, através do rápido posicionamento do ponto de marcação, para alcançar a cor alta -inicialização de definição da câmera industrial, câmera voadora, mecanismo de troca automática de ferramentas, fuso elétrico de alta velocidade e outras funções. Tornar o produto mais humano e atraente para muitos usuários.
Forma Segura de Produção
É um método de produção automatizado que surgiu nos últimos anos. Abandona o trabalho manual e completa a produção por máquina, que possui segurança bastante estável.
Longo tempo de uso
A partir da atual tecnologia de produção e fabricação, é possível obter uma operação contínua do equipamento a longo prazo sem manutenção manual excessiva.
Público-alvo preciso
A despaneladora em linha é voltada ao público (fábricas) que necessita de trabalhos de corte de placas PCB. Tem as vantagens de alto desempenho de custo, ampla gama de aplicações e alta eficiência de produção.
Funções poderosas
De acordo com as necessidades de produção do usuário, e então alcançar a otimização contínua da função, desde o tamanho do corte, velocidade de corte e tempo, o operador pode ser controlado através do programa.

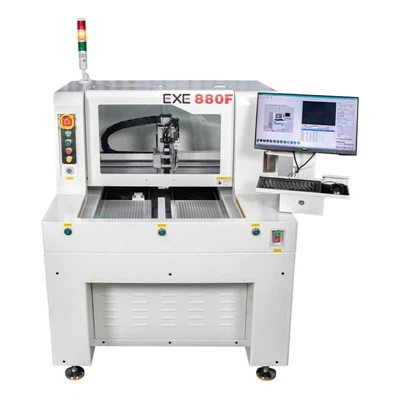

Fresa despaneladora a vácuo EXE-880F Recursos do produto
A máquina automática de despanelização de PCB adota despanelamento de corte de fuso NSK de alta velocidade, reduzindo significativamente o estresse de corte, alta precisão, pequena inércia e resposta rápida.
A área de seleção e colocação de PCB da mesa de trabalho com eixo Y duplo está equipada com instalações de segurança de grade para evitar o uso indevido manual, de acordo com os requisitos de segurança pública.
A interface de operação da janela é fácil de alternar entre chinês e inglês, e a interface gráfica de operação da janela facilita a edição do programa e a conclusão rápida do programa multiponto.
Direitos de gerenciamento multicamadas para usuários de software para evitar operações incorretas e outros comportamentos.
A máquina de depaneling PCB totalmente automática sob a sucção de poeira adota um design selado, a porta de sucção adota um ângulo oblíquo de 45 graus, reduz a poeira no fenômeno de vórtice interno.
A estrutura de vácuo superior (opcional) utiliza escovas eletrostáticas para selar o ponto de corte, independente do ponto de corte único para o vácuo, melhorando muito o efeito de absorção de poeira.
O sistema de detecção da fresa adota sensor fotoelétrico, monitoramento em tempo real do status da fresa, evitando efetivamente que a fresa após a ruptura continue a funcionar e outros fenômenos.
Função de segmentação da fresa de configuração de software, compensação automática da fresa inferior, prolonga a vida útil da fresa e reduz custos.
Garantia de qualidade e serviço pós-venda
- Depois que o equipamento chega à sua empresa, nossa empresa contrata engenheiros e técnicos para instalação e depuração.
- Nossos técnicos de pós-venda são responsáveis pela formação integral, operação da sua empresa e pessoal técnico na instalação e operação dos nossos equipamentos, atendimento de todo o coração, sem reservas.
- Se a empresa cliente tiver a exigência da premissa, minha empresa pode ajudar a empresa cliente em seu pessoal técnico a operar o teste de depuração da máquina de placa.
